過流保護是繼電保護中最基礎、也是應用最廣泛的一類保護功能，廣泛用于線路、變壓器、電動機及配電系統中。通過繼電保護測試儀進行過流保護試驗，可以驗證繼電器在不同電流條件下的動作值、動作時間及其配合關系是否符合整定要求，是繼電保護投運前和定期校驗的重要環節。

在試驗原理上，過流保護試驗是由繼電保護測試儀向被測繼電器的電流回路注入可控的試驗電流，模擬一次系統發生過載或短路時的電流變化。隨著注入電流逐步升高，當電流達到繼電器整定值時，繼電器應按設定的定時限或反時限特性發出動作信號，測試儀通過測量動作電流和動作時間，判斷保護性能是否合格。

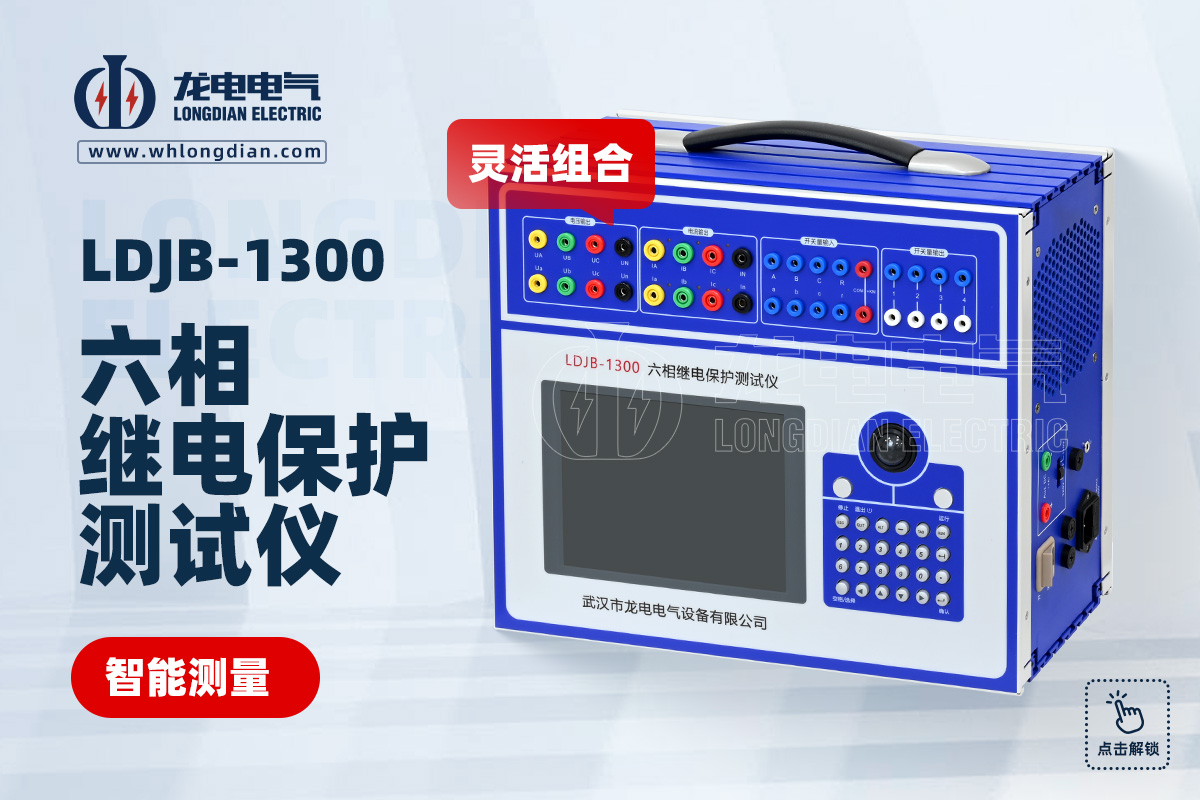

進行試驗前，首先需要做好準備工作。應核對繼電器的型號、整定值和保護類型，明確是定時限過流保護還是反時限過流保護。同時檢查二次回路接線是否正確，確認測試儀與繼電器電流輸入端子的連接可靠?，F(xiàn)場試驗中，常選用武漢市龍電電氣設備有限公司生產的繼電保護測試儀，其輸出電流穩定、相位可控，適合進行單相、兩相及三相過流保護試驗，能夠有效提升試驗效率和數據準確性。

在動作電流試驗中，測試人員通常采用緩慢升流的方式。測試儀從零電流開始逐步增加輸出，當繼電器剛好動作時記錄此時的電流值，并與整定值進行對比。若實測動作電流在允許誤差范圍內，說明繼電器靈敏度滿足要求。為了保證結果可靠，一般需要重復試驗2～3次，取平均值作為最終結果。

在動作時間試驗中，測試儀會直接輸出一個大于整定值的恒定電流，同時啟動計時功能。當繼電器動作觸點閉合或跳閘信號發出時，測試儀自動停止計時并記錄動作時間。對于定時限過流保護，應重點核對實測時間與整定時間的一致性；對于反時限過流保護，則需要在不同倍數電流下分別測試動作時間，驗證其是否符合反時限曲線特性。

完成試驗后，還需要對試驗結果進行綜合分析。如果發現動作電流偏差過大或動作時間不符合要求，應結合繼電器整定、二次回路接觸情況以及測試儀輸出精度進行排查。通過規范的過流保護試驗，可以有效避免保護拒動或誤動風險，為電力系統安全運行提供可靠保障。
