產品介紹

AH910是一款高性能霍爾效應電流傳感器，可以更為有效地測量交流（AC）或者直流（DC）電流，可廣泛應用于工業，消費類及通信類設備。

AH910系列內部集成了一顆高精度、低噪聲的線性霍爾電路和一根低阻抗的主電流回路導線，當采樣電流流經主電流回路時，其產生的磁場在霍爾電路上感應出相應的電信號，經過信號處理電路輸出電壓信號，使得產品輸出嚴格地與被測電流值成比例。

線性霍爾電路采用先進的BCDMOS制程生產，其中包含了高靈敏度霍爾傳感器、霍爾信號預放大器、高精度霍爾溫度補償單元、振蕩器、動態失調消除電路和放大器輸出模塊。在無磁場的情況下，電流傳感器靜態輸出為2.5V固定電壓或50%VCC。在電源電壓5V條件下，傳感器靜態輸出可以在0.2～4.8V之間隨磁場線性變化，線性度可達 0.4%。

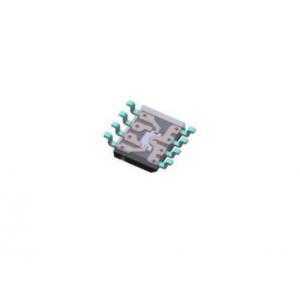

AH910內部集成的動態失調消除電路使傳感器的靈敏度不受外界壓力和IC封裝應力的影響。AH910提供SOP8封裝，工作溫度范圍-40～150℃，符合RoHS標準。

一、霍爾電流傳感器 - AH910的特性：

工作電壓：4.5V～5.5V
靜態共模輸出點:2.5V 或者 50%VCC
測量范圍寬：5A/10A/20A/30A/40A/50A
隔離電壓：2500V
高帶寬：120kHz；
輸出響應時間：4μs（典型值）；
工作范圍內穩定度：1.5%@25℃～150℃；1%@-40℃～25℃；
低噪聲模擬信號通路；
抗干擾能力強；
抗機械應力強，磁場參數不受外界壓力而偏移；
ESD(HBM):5kV；
工作溫度：-40℃～150℃；
通過 RoHS 認證：（EU）2015/863。

二、霍爾電流傳感器 - AH910的應用：

逆變器電流檢測

電機相位電流檢測（電機控制）

光伏逆變器

蓄電池負載檢測系統

電流互感器

開關電源

過載保護裝
