產品介紹

AH712是一款內置2個霍爾效應元件的速度方向傳感器系列。每個元件提供一個獨立的數字信號輸出用于速度和方向的信號處理。

該芯片內部包括兩個相距1.63mm的霍爾傳感元件，包括霍爾電壓發生器、電源電壓為3.8～30V的電壓調節器、溫度補償電路、小信號放大器、動態偏移消除系統霍爾傳感器、施密特觸發器和開漏輸出。處理速度和方向信號很方便。

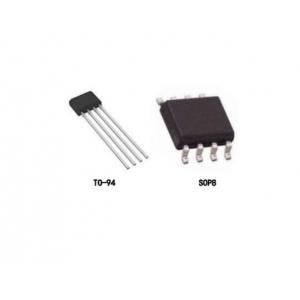

AH712分為TO94和SOP8兩種封裝形式，且符合RoHS標準。

一、霍爾速度方向傳感器 - AH712的特性：

霍爾元件間距 1.63mm
磁性類型：雙極開關
工作電壓：3.8V～30V
反向電壓保護
ESD 性能可達±6kV
工作溫度范圍：-40℃～150℃
靈敏度：BOP=130Gs，BRP=-130Gs
防靜電等級高
2011/65/EU

二、霍爾速度方向傳感器 - AH712的應用：

速度檢測

方向檢測

磁性編碼器
