荷蘭Smartec 超低功耗 高精度數字輸出溫度傳感器 - SMT172
能效zui高的溫度傳感器：
每次測量僅消耗 0.36μJ (T A =25°C, 3.3V)
寬的溫度范圍: -45°C 至 130°C
寬的工作電壓范圍: 2.7V 至 5.5V
精度高: ±0.25°C (-10°C 至 100°C TO18)
±0.1°C (-20°C 至 60°C, TO18)
超低噪聲: 0.002°C (測量時間 3.6ms)
超低耗電電流 (連續工作時 60μA ，
每秒一次測量時平均 220nA)
長期穩定性非常好
可直接與微處理器接口

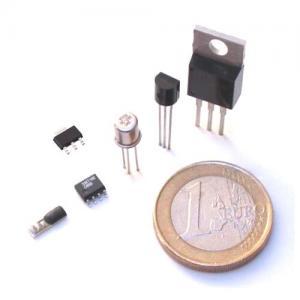

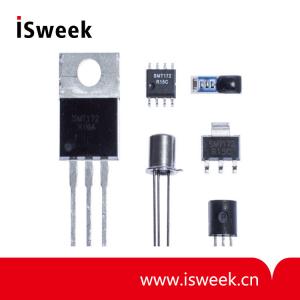

眾多封裝選擇
產品介紹
一、荷蘭Smartec 超低功耗 高精度數字輸出溫度傳感器 SMT172描述：
SMT172 是一款新的超低功耗，高精度數字輸出溫度傳感器。它的性能穩定，使用方便，測量溫度范圍寬。它是一款單晶硅集成電路，應用了新的設計原理，采用了高精度的單溫度點校準，在?10°C 至 100°C 范圍內精度達到±0.25°C。
SMT172 的工作電壓范圍是 2.7 伏至 5.5 伏，3.3 伏時連續工作狀態下耗電電流為 60 微安， 測量速度可高達每秒 4000
個有效讀數（室溫） 。極低的測量噪聲使得這款傳感器成為能效zui高的溫度傳感器(每測量僅消耗0.36 微焦爾能量)。
SMT172
的輸出是脈沖寬度調節信號，其占空比正比于被測溫度。這使得此溫度傳感器可以直接與微處理器接口，無須額外的模數轉換電路。目前，即便低價微處理器一般都擁有高頻計時器，可以快速而準確地讀取脈沖信號的時間間隔，從而得到占空比信息。對于用戶來講可以很快地完成從開發到進入市場的步驟。
二、荷蘭Smartec 超低功耗 高精度數字輸出溫度傳感器 SMT172特點：
能效zui高的溫度傳感器：
每次測量僅消耗 0.36μJ (T A =25°C, 3.3V)
寬的溫度范圍: -45°C 至 130°C
寬的工作電壓范圍: 2.7V 至 5.5V
高精度: ±0.25°C (-10°C 至 100°C TO18)
±0.1°C (-20°C 至 60°C, TO18)
超低噪聲: 0.002°C (測量時間 3.6ms)
超低耗電電流 (連續工作時 60μA ，
每秒一次測量時平均 220nA)
長期穩定性非常好
可直接與微處理器接口
眾多封裝選擇
三、荷蘭Smartec 超低功耗 高精度數字輸出溫度傳感器 SMT172應用：
超低功耗應用：可攜帶電子器材，無線傳感器網絡
醫學應用: 體溫測試，體溫監測
儀表應用: (醫用)化學分析，高精度儀表
環境監測(室內/室外)
工業應用: 過程監測/控制
四、荷蘭Smartec 超低功耗 高精度數字輸出溫度傳感器 SMT172參數
|
參數 |
較小 |
典型 |
較大 |
單位 |
條件 |
|
供電電壓 |
2.7 |
|
5.5 |
V |
|
|
激勵電流 |
|
50 |
|
μA |
TA = -45°C, Vcc = 2.7V, 輸出引腳無負載 |
|
|
60 |
|
μA |
TA = 25°C, Vcc = 3.3V, |
|
|
|
70 |
|
μA |
TA = 25°C, Vcc = 5.5V, |
|
|
平均電流 |
|
220 |
|
nA |
TA = 25°C, Vcc = 3.3V,每秒測量一次 |
|
斷電電流 |
|
0 |
|
μA |
用Vcc引腳控制 |
|
精度 TO18 |
|
0．25 |
|
°C |
-10°C to 100 °C |
|
|
0．8 |
|
°C |
-45°C to 130 °C |
|
|
|
0．1 |
|
°C |
-20°C to 80 °C （二級關系) |
|
|
|
0．4 |
|
°C |
-45°C to 130 °C (（二級關系) |
|
|
精度 TO92/TO220 SOT223 |
|
0．35 |
|
°C |
-10°C to 100 °C |
|
|
1 |
|
°C |
-45°C to 130 °C |
|
|
|
0．25 |
|
°C |
-20°C to 80 °C（二級關系) |
|
|
|
0．8 |
|
°C |
-45°C to 130 °C （二級關系)) |
|
|
測量時間 |
|
1．8 |
|
ms |
TA = 25°C, Vcc = 3.3V, 8 periods |
|
噪音4 |
|
|
<0.0002 |
°C |
TA = 25°C, Vcc = 5 V, 1 s 測量時間 |
|
輸出占空比 |
0．11 |
|
0,93 |
|
45°C to 130°C |
|
輸出頻率 |
0．5 |
|
7 |
kHz |
1 - 4 kHz for Vcc= 4.7-5.5 V and TA=-25°C to 110°C |
|
PSRR at Vcc |
|
|
0．1 |
°C/V |
|
|
重復性 |
|
|
0．01 |
°C |
TA = 25°C, Vcc = 5V, TO18 |
|
啟動時間 |
|
1 |
2 |
ms |
|
|
長期漂移 |
|
|
0．0058 |
°C |
TA = 22°C, Vcc = 5V, 365 天, TO18 |
|
輸出阻抗 |
|
|
100 |
|
|
|
工作溫度 |
-45 |
|
130 |
°C |
|
|
存儲溫度 |
-50 |
|
150 |
°C |
|
|
占空比與溫度的一級關系: T = 212.77 DC - 68.085 |
|||||
|
占空比與溫度的二級關系: T = -1.43 DC2 +214.56 DC - 68.6 |
|||||
