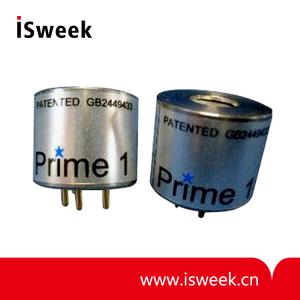

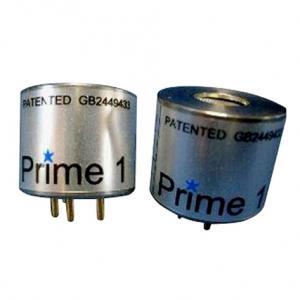

英國Clairair 高分辨率紅外甲烷傳感器（NDIR CH4傳感器） - Prime1

Mouse over image to zoom

產品型號：: Prime1

PDF：

訂貨數量：

產品介紹

一、Prime1 線性電壓輸出紅外甲烷傳感器（CH4傳感器）產品描述：
Prime1 傳感器利用 NDIR 技術檢測氣體濃度。傳感器內部有一個紅外光源，一個雙元件紅外探測器，一個獨特的光波導讓氣體擴散進去， ARM7 內核微處理器，電路提供的輸出電壓與電源極性無關。傳感器可以設置為線性電壓輸出，全量程 0.4V-2.0V 參考供電電源負極，或者設置為催化燃燒格式輸出，通常零點時是中間電壓，相對于檢測管腳在滿量程點的電壓是 100mV。此外，通過串口連接可以讀取輸出值和訪問內部配置。通信連接點在 3 系的 Prime1 上是焊盤，在 5 系的 Prime1 上是管腳。內部的集成電路可以實現的功能如驅動光器件，提取檢測信號，把信號強度轉化為濃度，進行溫度補償和量化輸出值等。在催化燃燒配置時，Prime1 可以在滿足電源供電要求的條件下，不改變電路并完全替代催化燃燒傳感器。當 Prime 1 用于恒流催化燃燒電路時，外圍元件則需要滿足電源的要求。Prime1 目前沒有過防爆認證，所以如果用于危險區域，必須加防爆密封外殼。

二、Prime1 線性電壓輸出紅外甲烷傳感器（CH4傳感器）特性：

0.01%的高分辨率，量程為 0-10%Vol；0.1%分辨率，量程為 10-100%Vol
工作不受供電極性影響
線性電壓輸出或模擬催化燃燒電橋輸出
工作電壓范圍 3.0V-5.0V
工作電流典型值為 80mA
新的 MEMS 探測器技術
檢測量程：0-100%LEL 甲烷，0-100%LEL 碳?xì)浠衔锘?0-100%Vol 甲烷
默認量程：高分辨率 0-100%Vol 甲烷
全金屬結構，絕緣外殼
體積小
靈活的電路訪問設置
用戶可以通過硬件連接進行標定
寬溫度工作范圍
快速響應
不會“中毒”
