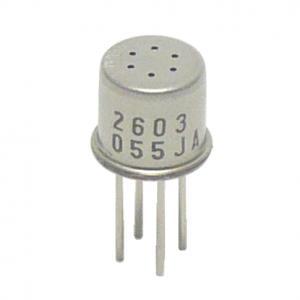

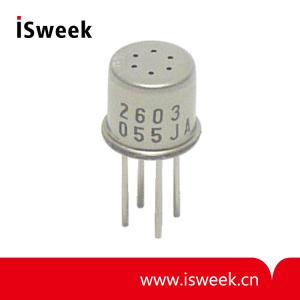

日本FIGARO 空氣質量傳感器（側重于甲基硫醇） - TGS2603-B00

Mouse over image to zoom

對胺系列以及含硫的氣味有高靈敏度
對食物異味有高靈敏度
使用壽命長、成本低
應用電路簡單

一、日本FIGARO 空氣質量傳感器（側重于甲基硫醇）TGS2603描述:??

敏感素子由集成的加熱器以及在氧化鋁基板上的金屬氧化物半導體構成。如果空氣中存在對象檢測氣體，該氣體的濃度越高傳感器的電導率也會越高。僅用簡單的電路，就可以將電導率的變化轉換成與該氣體濃度相對應的信號輸出。

空氣質量傳感器TGS2603對低濃度異味，比如來自胺系列與廢棄物、魚類食物變質產生的硫化氫氣體具有很高的靈敏度。

利用回路電阻的變化以及將其與潔凈空氣中的電阻比來模擬人在污染空氣中的感覺，從而在實際上實現了對空氣質量的控制。

二、日本FIGARO 空氣質量傳感器（側重于甲基硫醇）TGS2603特點:??? ? ? ? ? ? ? ? ? ? ? ? ??

對胺系列以及含硫的氣味有高靈敏度

對食物異味有高靈敏度

使用壽命長、成本低

應用電路簡單

三、日本FIGARO 空氣質量傳感器（側重于甲基硫醇）TGS2603應用：

空氣清新機控制

通風控制

除臭器控制

空氣質量監測

型號			TGS2603-B00
檢測原理			氧化物半導體式
標準封裝			TO-5 金屬
對象氣體			空氣污染（三甲胺、甲基硫醇等）
檢測范圍			乙醇 1 ~ 10ppm
標準回路條件	加熱器電壓	V_H	5.0±0.2V AC/DC
	回路電壓	V_C	5.0±0.2V DC	Ps≤15mW
	負載電阻	R_L	可變	0.45kΩ min.
標準試驗條件下的電學特性	加熱器電阻	R_H	室溫約 67Ω(典型狀態)
	加熱器電流	I_H	48mA
	加熱器功耗	P_H	240mW	V_H=5.0V DC
	傳感器電阻	R_S	20 ~ 200kΩ 空氣中
	靈敏度( Rs的變化率)		＜0.5	Rs (乙醇10ppm )/Rs （空氣）
標準試驗條件	試驗氣體條件		正常空氣? 20±2?C, 65±5%R.H.
	回路條件		V_C= 5.0±0.2V DC? ?V_H= 5.0±0.2V AC/DC
	預熱時間		2 天以上
