產品介紹

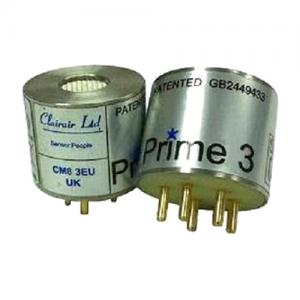

一、Prime3紅外二氧化碳傳感器產品描述和操作
Prime3高分辨率紅外二氧化碳傳感器全量程0.4V-2.0V參考供電電源負極，或者設置為催化燃燒格式輸出，通常零點是中間電壓，相對于檢測管腳在滿量程點的電壓是100mV,具有金屬結構，絕緣外殼，體積小等特點。

Prime3 傳感器利用 NDIR技術檢測 CO2 氣體濃度。傳感器內部有一個紅外光源，一個雙元件紅外探測器，一個獨特的光波導讓氣體擴散進去， ARM7 內核微處理器，輸出電壓與電源極性無關。

Prime3高分辨率紅外二氧化碳傳感器可以設置為線性電壓輸出， 全量程 0.4V-2.0V參考供電電源負極， 或者設置為催化燃燒格式輸出， 通常零點是中間電壓，相對于檢測管腳在滿量程點的電壓是 100mV。此外，通過串口連接可以讀取輸出值和訪問內部配置。通信連接點 3Pin腳的 Prime3是焊盤，5Pin腳的 Prime3 是管腳。內部的集成電路可以實現的功能如驅動光器件，提取檢測信號，把信號強度轉化為濃度，進行溫度補償和量化輸出值等。在催化燃燒配置時，Prime3 可以在滿足電源供電要求的條件下，不改變電路并完全替代催化燃燒傳感器。當Prime 3 用于恒流催化燃燒電路時，外圍元件需要滿足電源要求。Prime3 目前沒有過防爆認證，所以如果用于危險區域，必須加防爆密封外殼。

二、Prime3紅外二氧化碳傳感器特征：
? 高分辨率 量程0-6% vol的為 0.01% vol，6-100% vol的為0.1% vol
? 工作不受供電極性影響
? 線性電壓或模擬催化燃燒電橋輸出
? 工作電壓范圍 3.0V-5.0V
? 工作電流典型值為 80mA
? MEMS探測器技術
? 量程：0-10% vol CO2 到 0-100% vol CO2
? 全金屬結構，絕緣外殼
? 體積小
? 靈活的電路訪問設置
? 用戶可以通過硬件連接進行標定
? 寬溫度工作范圍
? 快速響應

三、Prime3紅外二氧化碳傳感器應用：
主要應用在沼氣池，煤礦、化工，蔬菜和水果存儲，細菌培養箱等領域

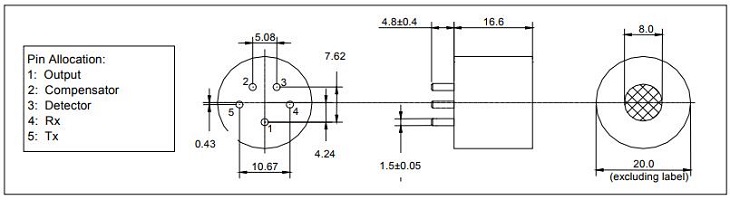

四、Prime3紅外二氧化碳傳感器外觀描述：
所有尺寸以 mm為單位（±0.1mm，除非標注） 。Rx和 Tx 在 3Pin腳的 Prime3 上為焊盤。
