日本figaro 甲烷預校準模塊天然氣體報警器預校準模塊 - FSM-G-11E

Mouse over image to zoom

工廠校準
溫度補償電路
采用抗干擾傳感器TGS2611
體積小
符合ROHS要求

產品型號：: FSM-G-11E

PDF：

訂貨數量：

詢價 加入詢價籃

產品介紹

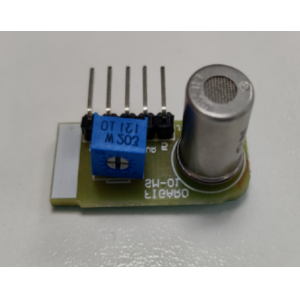

日本figaro 甲烷預校準模塊天然氣體報警器預校準模塊 FSM-G-11E 描述：

FSM-G-11E 天然氣體報警器的預校準模塊，其精確的校準功能來自費加羅的溫度濕度控制裝置。此模塊中選用的傳感器TGS2611-E00帶有可消除酒精這類干擾氣體的過濾器，因而對甲烷氣體的選擇性更高，響應更快。

制造質量可靠的民用氣體報警器的工藝中重要的就是報警點的校準，這是一個復雜而耗時的過程，還需要花費巨資購入校準設備。使用此模塊可省去這個代價高昂的校準過程，讓用戶可以更容易、更簡單地制造出民用天然氣氣體報警器。費加羅為用戶提供的是一種設計復雜的氣體檢測器電路，其中包括與內置熱敏電阻結合在一起的溫度補償電路，和單獨調節負載電阻的小功率甲烷氣體傳感器。

插口式連接可以更方便地周期性更換傳感器。此輸入/輸出插口讓模塊與主板連接時更為簡便，只要很簡單地更換一下模塊，此主板就可以用于甲烷或LP兩種氣體的檢測器。此模塊的設計滿足EN50194與UL1484的性能要求。關于傳感器的靈敏度特性請參見“Technical Information for TGS2611”，有關電路設計進一步的信息請參見“Application Notes for TGS2611”。

日本figaro 甲烷預校準模塊天然氣體報警器預校準模塊 FSM-G-11E 特點：

工廠校準

溫度補償電路

采用抗干擾傳感器TGS2611

體積小

符合ROHS要求

日本figaro 甲烷預校準模塊天然氣體報警器預校準模塊 FSM-G-11E 應用：

民用的天然氣氣體報警器控制

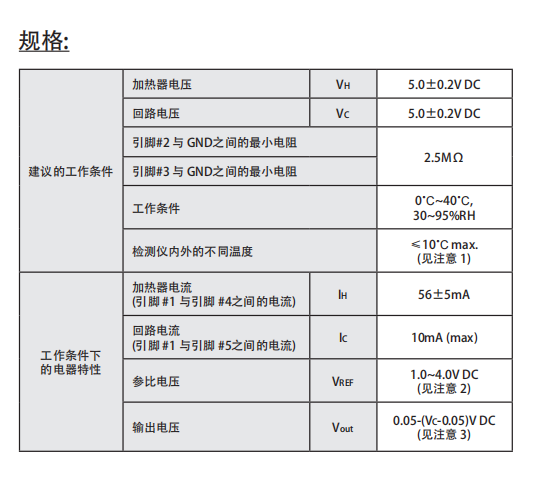

日本figaro 甲烷預校準模塊天然氣體報警器預校準模塊 FSM-G-11E 參數：

型號			FSM-G-11E
標準測試條件	測試氣體條件		空氣中甲烷5000±100ppm 20?C±2?C, 65±5%RH
	電路條件		VH=5.0±0.05V DC VC=5.0±0.05V DC
	測試預熱時間		48 小時
標準測試條件下的電器特性	參比電壓	VREF(STD)	VOUT(STD)±0.5V DC
	輸出電壓	VOUT(STD)	2.5±0.5V DC
