產品介紹

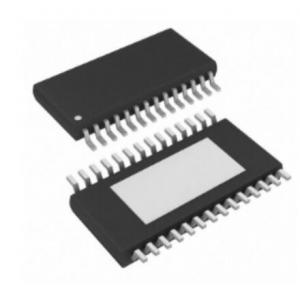

MS9708/MS9710/MS9714是一個8-Bit/10-Bit/14-Bit高速、低功耗D/A轉換器。當采樣速率達到125MSPS時，MS9708/MS9710/MS9714也能提供優越的AC和DC性能。

一、高速數模轉換芯片-MS9708的特性：

整體非線性誤差定義為實際的模擬輸出與理想輸出間的較大誤差，理想的輸出直線為零點到滿刻度間的直線。
用于測量小信號非線性誤差。計算方法：本輸入代碼和其前一輸入代碼之間模擬量的變化減去1個較小有效位(LSB)大小。
模擬輸出必須隨著數字輸入的增加而增加。
偏移誤差是輸入碼為零時的模擬輸出。
增益誤差定義為偏移誤差已經減小到零后，滿刻度理想曲線與實際曲線的差異。
輸出超出滿刻度后會出現引起非線性誤差。
溫度波動定義為25°C時的值與TMIN或者TMAX時的值的差別。單位是滿刻度值的百萬分之一/每度。

由于開關時間的不一致輸出會有毛刺。測量毛刺面積的單位是 pV-s 。

無雜波動態范圍(SFDR)是指基波或載波分量與其它非基波和載波的較大雜波的頻率分量(可以是諧波或失真波)的比值，單位是 dB。
