視頻驅動放大器 - MS6365T
Mouse over image to zoom
5 通道 6 階 10MHz 過濾器
透明的輸入箝位
6dB 增益輸出驅動器和驅動雙視頻負載
交流或直流耦合輸入，輸入電壓范圍包括地
交流或直流耦合輸出
單電源供電范圍為 2.5V 到 5.5V
低功耗，總工作電流為 84mA，單通道 17.8mA

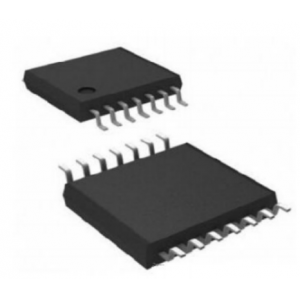

TSSOP14 封裝
產品介紹
MS6365T是一個5通道視頻緩沖器，它內部集成6dB增益的軌到軌輸出驅動器和6階輸出重建濾波器。MS6365T的-3dB帶寬為10MHz，壓擺率為46V/us。MS6365T比無源LC 濾波器與外加驅動的解決方案能提供更好的圖像質量。它單電源供電范圍為+2.5V到+5.5V，并有極低的工作電流84mA，非常適用于電池供電應用。
MS6365T的輸入信號為DAC的輸出，可直流耦合輸入或交流耦合輸入。內部二極管箝位和偏置電路可用于交流耦合輸入方式。MS6365T還包含內部電平移位電路，從而避免了同步脈沖被截斷并允許直流耦合輸出。MS6365T的輸出可驅動直流或交流耦合單（150Ω）或雙（75Ω）負載。MS6365T采用TSSOP14封裝，ESD保護可達到8KV。
一、視頻驅動放大器-MS6365T的特性：
5 通道 6 階 10MHz 過濾器
透明的輸入箝位
6dB 增益輸出驅動器和驅動雙視頻負載
交流或直流耦合輸入，輸入電壓范圍包括地
交流或直流耦合輸出
單電源供電范圍為 2.5V 到 5.5V
低功耗，總工作電流為 84mA，單通道 17.8mA
TSSOP14 封裝
二、視頻驅動放大器-MS6365T的應用：
視頻放大器，消費類視頻，個人視頻錄像機
有線電視和衛星機頂盒，標清電視
通信設備，放映機，幻燈機
