產品介紹

MS1023串化器和MS1224解串器由一對10bits并串/串并轉換芯片，用于LVDS差分底板上傳輸和接收10MHz至80MHz的并行字速率的串行數據。加載起始停止位后，轉換為一個串行數據速率在120Mbps至960Mbps負載編碼的輸出。上電時，這一對芯片可通過一個內部產生的SYNC樣本信號同步模式或者解串器可同步到隨機數據來初始化。通過使用同步模式，解串器可在特定的、更短的時間參數內建立鎖定。當沒有數據傳輸要求，設備可被設定并進入到掉電模式。另外，一種模式可以通過設置輸出腳為高阻態以避免PLL失鎖。MS1023和MS1224具有工作周圍空氣溫度范圍為-40℃至85℃的特征。

一、串化/解串芯片-MS1023的特性：

100Mbps至800Mbps 串行 LVDS 數據有效負載帶寬在10MHz至80MHz的系統時鐘之間
芯片功耗在80MHz 輸入時，小于550mW（典型值）
使用同步模式可快速鎖定時鐘
鎖定指示器
不需要外部單元提供 PLL

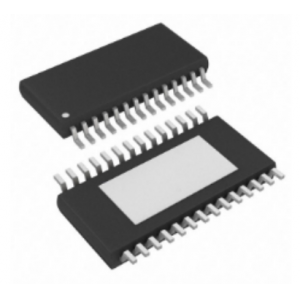

28引腳SSOP封裝
滿足工業級溫度要求，溫度范圍-40℃—85℃
時鐘可編程邊沿觸發
流向行引腳排序，易于PCB版圖布局

二、串化/解串芯片-MS1023的應用：
