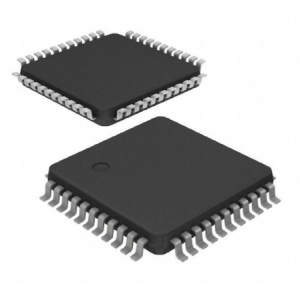

產品介紹

MS8816/MS8816P采用先進的制造工藝，功耗低，可靠性高，隔離度好。該電路包含8×16個模擬開關陣列，7到128個地址譯碼和鎖存電路。通過不同的地址信號，可以對128個開關尋址。DATA 端口輸入邏輯電平“1”或“0”，可對模擬開關打開或關閉。模擬信號范圍從VDD到VEE。還可以通過芯片CS，允許對芯片開關陣列擴展。

一、開關芯片-MS8816P的特性：

內含控制鎖存器，地址譯碼
很短的建立時間和保持時間
寬電壓范圍：4.5V～13.2V
12Vpp模擬信號
Ron較大65Ω@ VDD=12V,25℃
⊿Ron≤10Ω@ VDD=12V,25℃
低失真，全CMOS開關
小的饋通和串?dāng)_
獨立的模擬數字參考電壓源

二、開關芯片-MS8816P的應用：
