產品介紹

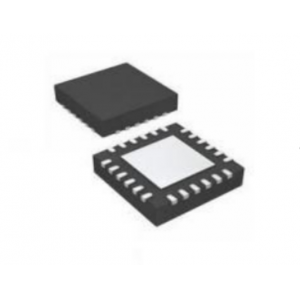

MS3114是一款四通道低壓5V全橋驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。MS3114能提供高達0.8A的輸出電流?？梢怨ぷ髟?/span>1.8~6V的電源電壓上。MS3114具有PWM（IN1/IN2）輸入接口,與行業標準器件兼容，并具有過溫保護功能。MS3114具有省電模式。

一、直流馬達驅動芯片-MS3114的特性：

四通道H橋電機驅動器
-- 驅動直流電機或其他負載
-- 低導通阻抗(HS+LS)850mΩ
0.8A 較大驅動電流
電源電壓 1.8~6V
接口類型
-- PWM(IN1/IN2)輸入模式
過溫保護
省電模式

二、直流馬達驅動芯片-MS3114的應用：
