產品介紹

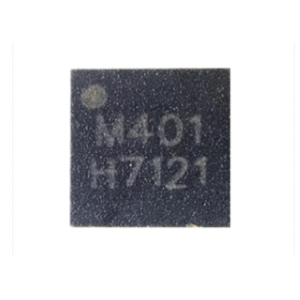

寬量程多路數字溫度傳感芯片 - M401基于新的 CMOS 數?；旌瞎に嚕宦穬?nèi)部本地測溫，四路可驅動外部遠端測溫三極管（NPN 、PNP）或者二極管。芯片內置測溫驅動電路、調理、ADC 轉換、溫度計算、校準補償、非易失性存儲、電源管理等單元，通過 I2C 數字總線輸出，并提供報警接口信號。

?

一、寬量程多路數字溫度傳感芯片-M401特點：

1）遠端測溫范圍-55~220℃（高于 150℃需選用耐高溫三極管），本地測溫范圍-55~125℃
2）存儲與校準
內置 5 路測溫校準系數的非易失性（NVM）存儲
可以提供給用戶 32bit 額外存儲空間
3）高可靠性設計
I/O 抗毛刺濾波
測溫端開短路檢測
溫度數據奇偶校驗
4）2-bit I2C 地址位，可用于多點測量總線
5）有 2 路過熱閾值判斷及報警功能
6）測溫精度（參考后面表格）
–40℃至+125℃范圍內誤差<2.2℃
-55℃至+220℃范圍內誤差<4.5℃（單路遠端測溫）
7）感溫分辨率：0.03125℃（14-bit ADC）
8）低功耗設計
35μA 1 秒鐘/次 周期性測量
3μA 待機電流
9）溫度轉換
可配置轉換速度：14/25ms 每通道
可配置周期性采樣：16s/8s/4s/2s/1s/0.5s/0.25s
連續模式采樣或者單次采樣
可配置 5 路任意輸出組合
10）高性能靜電防護
通過 HBM ±8000V；MM ±700V

二、寬量程多路數字溫度傳感芯片-M401應用：

電表

機房

工業過程控制等多節點溫度監控

汽車電子

智能廚電

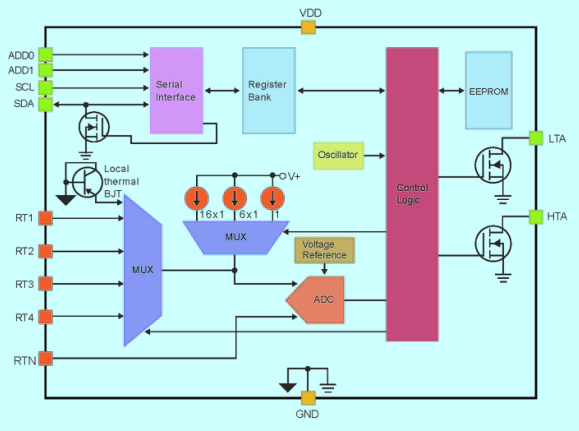

三、寬量程多路數字溫度傳感芯片-M401結構框圖：

?

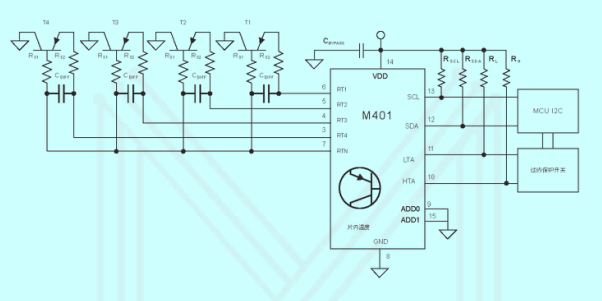

四、寬量程多路數字溫度傳感芯片-M401應用電路：
