產品介紹

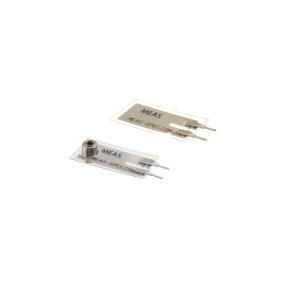

一、美國MEAS 壓電薄膜傳感器 振動傳感器 LDT系列 描述：

LDT0 是一個柔性元件,在 28μmPVDF 壓電膜上絲印銀漿電極,薄膜被層壓在 0.125mm 聚酯基片上,并有兩個壓接端子.由于壓電薄膜偏離中軸線,彎曲能在薄膜內產生很高的應變因而會有高電壓輸出.當器件由于直接接觸而彎曲時,就是一個柔性開關,所產生的輸出足以直接驅動 MOSFET 或 CMOS 電路. 如果元件由引出端支撐并自由振動,該元件就像加速度計或振動傳感器.加質量塊或改變?cè)淖杂啥碎L(zhǎng)度可改變傳感器的諧振頻率和靈敏度以適應不同的應用.多軸響應可通過將質量塊偏離軸線來實現.

二、美國MEAS 壓電薄膜傳感器 振動傳感器 LDT系列 特點：

（1）LDT0 做為振動傳感器--- 將壓接端子引腳穿過印刷線路板,焊在 PCB 板另一面的導電圖形上.用電荷放大器檢出來自振動臺的輸出信號(采用電荷放大器允許較長的測量時間常數,獲得”開路”電壓響應).將小質量塊(約增加 0.26g)加于傳感器的一端, 然后重測. 結果見表 1,重疊圖見圖 1.不加質量塊時, LDT0的諧振點在 180Hz 附近.在端部加質量塊后減小了諧振頻率并加大了”底線”靈敏度.
（2)LDT0 做為柔性開關---采用電荷放大器獲得”開路”電壓靈敏度,可測得傳感器端部變形所產生的輸出.(固定壓接端子端).2mm 變形足以產生 7V 的電壓,將傳感器端部彎曲 90°可產生 70V 電壓(見表 2,圖 2).
（3)LDT0 的頻率響應---將 480pF 左右的源電容接上一個阻性輸入負載,會呈現高通濾波特性. 用電子噪聲源產生寬帶信號, 可測出各種負載阻抗效應并確定 R-C濾波器的-3dB 點(見表 3,圖 3)

三、美國MEAS 壓電薄膜傳感器 振動傳感器 LDT系列 應用：

汽車防盜報警器

臥式滾筒洗衣機振動

電子靶

計數器觸發器

生命特征的監護

四、美國MEAS 壓電薄膜傳感器 振動傳感器 LDT系列 參數：
