產品介紹

UV傳感器FD2xx介紹
取決于燃料類型的燃燒過程一般或多或少會發出屬于紫外光、可見 或紅外光譜的光輻射。
誠然，瓦斯油燃燒將發出非常明亮的火焰，通過采用光電管的普通 傳感器即可輕易檢測；但是，瓦斯油燃燒同時也會產生許多未充分 燃燒（未燃燒的）的物質，它們會逐漸污染和弄臟燃燒室。
通過適當調整燃燒，可以解決此問題并改善火焰質量，使其與煤 氣、天然氣或丙烷燃燒（藍色火焰）相似。
由于光電管對藍色火焰光并不敏感，在多數煤氣燃燒器中對火焰的 檢測是通過電離原理實現的；要達到此目的，只需簡單地將一個電 極（電氣隔離金屬棒）“浸”在火焰中即可。但是在煤氣燃燒器中 藥應用此原理并不簡單，因?yàn)榻诨鹧嬷械碾姌O很容易弄臟（最終 導致失效）同時也改變了燃燒室內的紊流，導致產生嚴重問題。

基于上述原因，我們有必要通過紫外線敏感探測器檢測火焰的存 在。

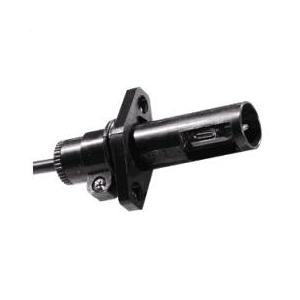

UV傳感器FD2xx描述
FDx傳感器采用一種硅質預放大有源元件，專為藍色火焰燃燒器應 用設計；傳感器的UV光檢測極限為310nm。
得益于多個適用的電子組件集成，可將本傳感器安裝在BRAHMA模 擬 控 制 箱 （ 如 EUROBOX 、 EUROFLAT 、 MINIFLAT 、 MICROFLAT 、 EUROGAS 、 EUROOIL 、 OIL-SYSTEM 系 列 ） 中，

也可裝配在BRAHMA 數字控制箱（如數字Microflat 、數字 Microflat “N”、EUROGAS type VM44G、EUROOIL type VM44O 系列)。
為了滿足市場的廣泛要求，本傳感器提供兩種版本：FD1（前視） 和FD2（側視）。在火焰遠離檢測點的應用中，需要用到高靈敏度的傳感器。
請注意FDx探測器對可見光的紫外線部分敏感，因此，建議將其安
裝在配有燃燒器的封閉的燃燒室中，或者完全屏蔽可見光的應用環 境中。

UV傳感器FD2xx特征
- 供電電壓  ：220-240V/50-60Hz
- 功耗  ： 1VA
- 可見光波段  ：290-350nm
- 接收角： 8°
- 輸出電壓 ：500∝A
- 工作溫度 ：-20~ +60°C
- 濕度 ：95%

UV傳感器FD2xx應用

針對燃油或發藍光的煤氣燃燒器的 火焰檢測設備
