產品介紹

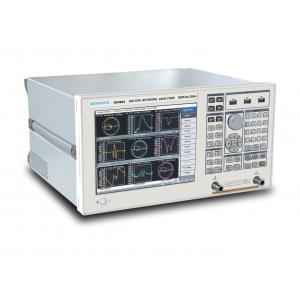

一、GA3623矢量網絡分析儀描述

GA3623矢量網絡分析儀由新技術的高精度合成信號源、窄帶接收機、高速嵌入式計算機和Windows操作系統組成，具有測量精度高、測量速度快和測量適應能力強等特點，Window$操作界面更具人性化，可適用于射頻元件及設備的大 批量生產和制造領域的測量應用.
GA3623 矢量網絡分析儀具有強大的測量

二、GA3623矢量網絡分析儀特性

? 10.4英寸的TFT彩色液晶顯示屏，觸摸屏。.
? WindowsXP操作，中、英文界面，具有超強防振的固態硬盤.
· 晌應按準、1端口枝準、增強型晌應校準、2端口校準等獨特的校準方式
· 支持機械校準件.端口擴展功能.電纜結構回波損耗及故障定位功能
·雙珉端口測試，可同時測試兩端口器件的4個S參撤( 511、521、512、522 )、極限測試、紋波測試
? 4通道/4曲線/9個頻標
· 具有U5B、LAN、R5232、鍵盤P5/2接口、鼠標P5/2接口、外部VGA顯示接口
· 支持VBA宏指令編程的軟件功能擴展，可以不用外接主控PC即可完成自動測試.通過LAN等程控接口控制網絡分析儀完成 自動測試，程控指令完全兼容安捷倫E506l/E5062A網絡分析儀.
· 性能穩定、可靠，自主研發的"靜電防護裝置 ，可以有效避免儀器使用時遭受靜電損壞，抗燒毀能力好.
· 掃描速度25ms (201點，中頻帶寬30KHz) 。開機、關機速度快.

三、GA3623矢量網絡分析儀參數

頻率范圍：300K陽-3GHz

頻率準確度：5ppm  (2:CJ:、l:5"C)
頻率分辨率：1Hz
輸出電平：-4S-φ10d8m
電平準確度：土0.8 (OdBm.SOMH坊
電平分辨率：0.05dB
相位噪聲：-67d8c/Hz@10KHz
諧波及非諧波：<30dBc(OdBm)
中頻帶寬：10Hz-30KHz
方向性：44d8
動態范圍：110d8
