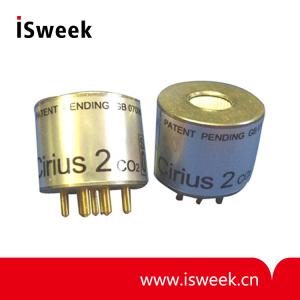

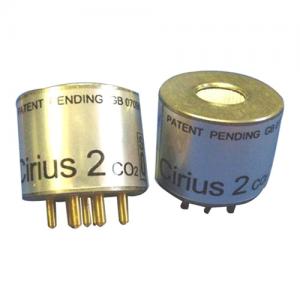

Cirius2 紅外二氧化碳傳感器 CO2傳感器 簡介和操作
Cirius系列傳感器采用非擴散紅外技術檢測氣體的存在情況。傳感器包括紅外發射源、對偶紅外檢測器和獨特的氣體擴散的光波導管。對偶紅外檢測器與入射光的變化發生響應，同時為使傳感器工作，通常需在2Hz到4Hz之間以50%占空比驅動紅外光源。之后傳感器產生有源波長和參考波長輸出，若存在目標氣體，它會改變有源波長但不改變參考波長。這些輸出由與源脈沖一致的小交流信號組成，源脈沖疊加在直流消隱脈沖電平中。傳感器也通過嵌入式熱敏電阻提供了一種測量內部溫度的方式。傳感器需要電源給紅外探測器供電，并且其對外連接符合工業標準7管腳制式。

為使傳感器工作，需將其連接到提供源驅動器和可以從直流消隱脈沖電平中提取小交流信號的合適電路中。該電路須放大小交流信號，從中提取一個值，并處理結果以提供與氣體濃度相關的線性輸出。為了獲取更全面的性能規格，應將傳感器的溫度輸出用于溫度補償。Clairair Limited可以提供關于執行和應用筆記的技術支持。

Cirius2 紅外二氧化碳傳感器 CO2傳感器 特點
? MEMS檢測器
? 典型檢測范圍：0-5000ppm CO2 到 0-5% vol CO2
? 絕對極限范圍：0-2000ppm CO2 到 0-10% vol CO2
? 全金屬結構
? 已獲專利的傳感器設計
? 內體積小
? 功耗低
? 有源信號和參考信號輸出
? 嵌入式熱敏電阻溫度傳感器輸出
? 寬溫度工作范圍
? 快速響應
? 專利號GB2449433
? 防“中毒”
? 故障保護操作
? 電氣隔離外殼

Cirius2 紅外二氧化碳傳感器 CO2傳感器 特征：
? 功耗：150mw 典型
? 響應時間（T90）：<30S
? 供電電壓：5V
? 環境溫度：-40~80 ℃
? 相對濕度：0 - 95% RH non-condensing
? 操作溫度范圍：:30°C ~ +60°C
? 操作壓力范圍：700 - 1300 hPa
? 供應電壓：2.8V - 5.5V
