高頻供水壓力變送器 - CS-PT1010
0.5%F.S精度；
可做成OEM；
抗壓力沖擊緩沖接頭；
多種壓力量程和信號輸出；
多種連接器和壓力接口；
無極性二線制電流輸出；
本案防爆、隔離防爆；
CE認證；
可配置現場顯示。
產品介紹

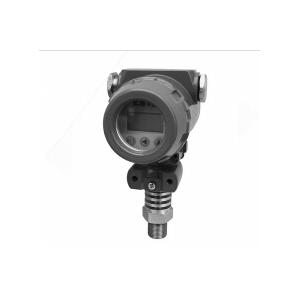

一、高頻供水壓力變送器CS-PT1010產品說明
CS-PT1010系列壓力變送器是一款可耐高溫、民用及工業用、高性價比的產品。廣泛用于恒壓供水、鍋爐壓力控制及其它水、油和輕度腐蝕性液體及氣體。
該產品采用不銹鋼結構，壓力芯體選用國外品牌，專用V/I轉換電器，能方便的對其零點和滿程進行校準，通過本安防爆認證、隔離防爆認證和CE認證。
二線制環流輸出引線無極性；三線制電壓輸出型為交直流兩用。
緩沖接頭可以防止5~10倍量程的水錘或沖擊。
除了十余種標準結構和輸出的規格外，為了保證批量應用的要求，我們的團隊還隨時準備為批量用戶量身定制各種特殊要求的產品。
二、高頻供水壓力變送器CS-PT1010產品特點及應用領域
0.5%F.S精度；可做成OEM；抗壓力沖擊緩沖接頭；多種壓力量程和信號輸出；多種連接器和壓力接口；無極性二線制電流輸出；本案防爆、隔離防爆；CE認證；可配置現場顯示。
應用于：變頻供水，壓縮天然氣，自來水四遙，中央空調，自動監測系統，油井實時管理，管罐壓力計量，鍋爐供熱系統。
三、高頻供水壓力變送器CS-PT1010技術參數
|
常規 |
數 值 |
備 注 |
|||
|
壓力量程 |
0~0.5MPa......60MPa |
1MPa=10bar 1bar≈14.5PSI 1PSI=6.8965kPa 1kgf/cm2=1個大氣壓 1個大氣壓≈98kPa |
|||
|
過載壓力 |
1.5倍額定壓力 (1.5X) |
||||
|
破壞壓力 |
3倍額定壓力 (3X) |
||||
|
精 度 |
±0.5%F.S, ±1.0%F.S |
||||
|
穩 定 性 |
典型值0.25%F.S, max：0.4%F.S |
||||
|
使用溫度 |
－40℃~125℃ |
||||
|
補償溫度 |
－10℃~70℃ |
|
|||
|
兼容介質 |
與1Cr18Ni9Ti兼容的所有腐蝕性介質 |
|
|||
|
電器性能 |
二線制 |
三線制 |
|
||
|
輸出信號 |
4~20mA |
0~5V |
0~10V |
|
|
|
供電電源 |
10~30Vdc |
8~30Vdc |
12~30Vdc |
|
|
|
負載電阻 |
(U-10)/0.02(?) |
＞100k? |
|
||
|
絕 緣 |
＞100M ?@50V |
|
|||
|
電器強度 |
500V@60 second |
|
|||
|
振動/沖擊 |
10g/5~2000Hz, axes X/Y/Z20g sine 11ms |
|
|||
|
壓力耐用 |
2×106壓力周期@25℃ |
|
|||
|
顯示范圍 |
-9999~99999@PT1010A/C |
|
|||
|
電器連接 |
接線端子+防水出線，外殼防護IP65 |
|
|||
|
壓力接口 |
M20×1.5，G1/2，G1/4，NPT1/4，NPT1/2 |
|
|||
|
壓力形式 |
表壓G，絕壓A |
響應時間：10ms |
|||
|
認證項目 |
隔離防爆D 歐盟電器安全標準CE |
|
|||
|
電磁兼容 |
電磁放射：EN50081-1/-2；電磁靈敏度：EN50082-2 |
|
|||
